基于机械臂视觉识别的非侵入式 GUI 界面自动化探索项目文档
小组成员信息
一、目标识别模块：
1.运行要求：
2.具体实现：
在本模块中，我们对机械臂拍摄的待测设备的照片进行分析，识别其中的控件，并返回给机械臂可以点击的坐标。
图1：UIED.run_single.py中的设置

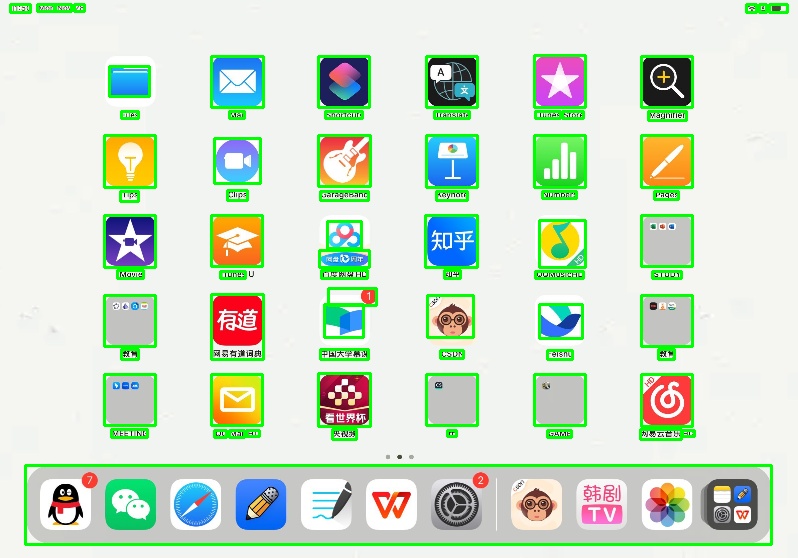

图2：UIED识别待测设备截图的结果
图3：透视函数
实验中的控件识别采用UIED。由于我们只需要识别图中的图标，因此我们仅使用了UIED中的一部分功能，在代码中的设置如下：
首先我们对待测设备的屏幕截图进行分析，检测结果如下。观察图片后发现，代码能较好的识别图中的图标，但会将图片底下的文字与图标识别为两个控件，并且由于机械臂的精度限制，我们筛选其中较大的图标进行点击操作。
但在实际操作中，由于机械臂拍摄角度问题，我们得到的图片是变形的，不易在平板中进行定位。故我们写了透视函数，定位机械臂拍摄照片中待测设备的四个顶点（以像素定位），将其转化为类似于待测设备截图的新图片。
函数运行结果如下：

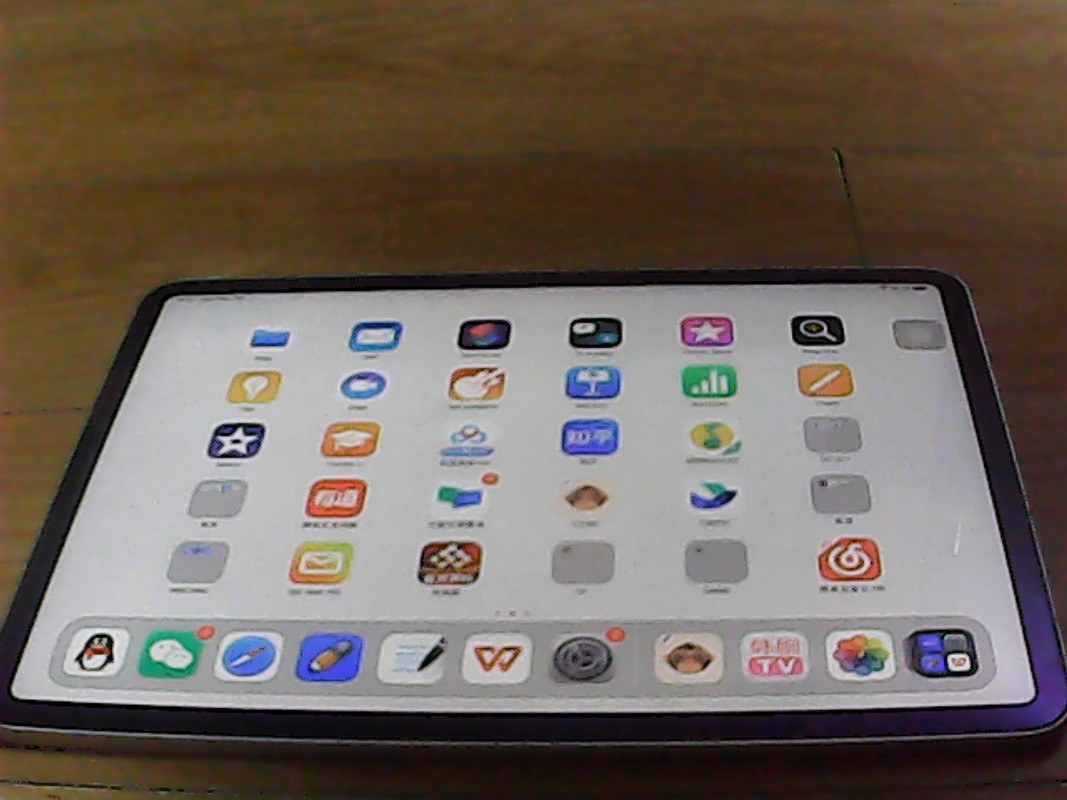

图4：机械臂拍摄图片
图5：做过透视之后的图片

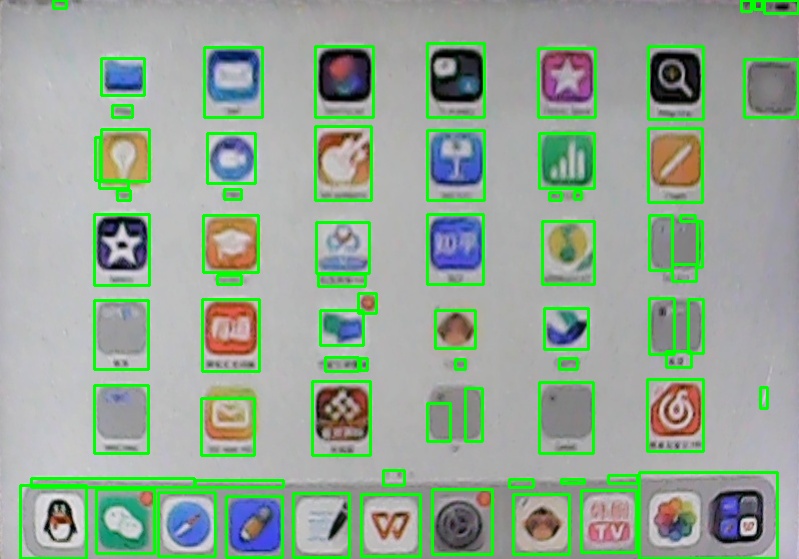

图6：UIED处理后的图片
之后使用UIED对图片进行分析，分析结果如下：
根据UIED识别后的json文件，我们写了toArray函数，定位每个可识别的控件，并返回一个列表，其中每个点位对应机械臂的一个动作。若一个控件中包含多个机械臂可点击的点位，则计算每个点位与该控件中心坐标的距离，只返回离中心最近的点位。
二、操控机械臂模块：
1.运行要求：
机械臂处于开机状态，操控设备与机械臂在同一WIFI环境下，机械臂所有kernel均需关闭。
2.具体实现：
1)改变机械臂自由度对放置在水平面上的平板进行拍照，拍摄时保证平板的横向边与机械臂的底座横向边平行，将拍摄生成的图片交给目标识别模块。
ScreenCapture(picName)：
参数：存放拍摄图片的路径
功能：抓拍设备当前画面，调整图片大小，并将图片存放在传入的路径中
返回值：无返回值
2)目标识别模块在对图片进行透视、识别和转化后，将点位序号的结果以列表形式呈现，调用move()函数，对机械臂的自由度进行调整，夹持着触控笔点向对应的点位。
move(numberList)：
参数：识别到的点位序号
功能：随机抽取列表中的一个点位序号，并根据点位的参数进行机械臂调用。调用 前会进行机械臂的复位归中
返回值：无返回值
3)测试策略：
我们采取了Monkeys随机测试，即通过Monkey程序模拟用户触摸屏幕、滑动、 按键等操作来对设备上的程序进行压力测试，检测程序多久的时间会发生异常。在每次识别时，随机选取其中一个点击，测试程序是否异常。
3.总体流程
1)将机械臂复位归中
2)进入随机测试阶段
调用screenCapture()函数，对画面进行抓拍，生成”picX.jpg”文件并存储在指定路径中（路径通过参数传递）
调用solvePic()函数，对A中生成的图片进行透视变换，生成新的图片”newpicX.jpg”文件，并存储在指定路径中（路径通过参数传递）
调用UIED.run_single.recognize()函数，对B中的图片进行控件识别，并生成”newpicX.json”文件，存储在指定路径中（路径通过参数传递）
调用toArray()函数，根据C中识别到的json文件，处理成设定好的点位序号list并返回
调用move()函数，传入D中的点位序号list，move()中随机抽取一个点位序好，并根据序号点击对应点位
进入下一轮随机测试
三、运行方式：

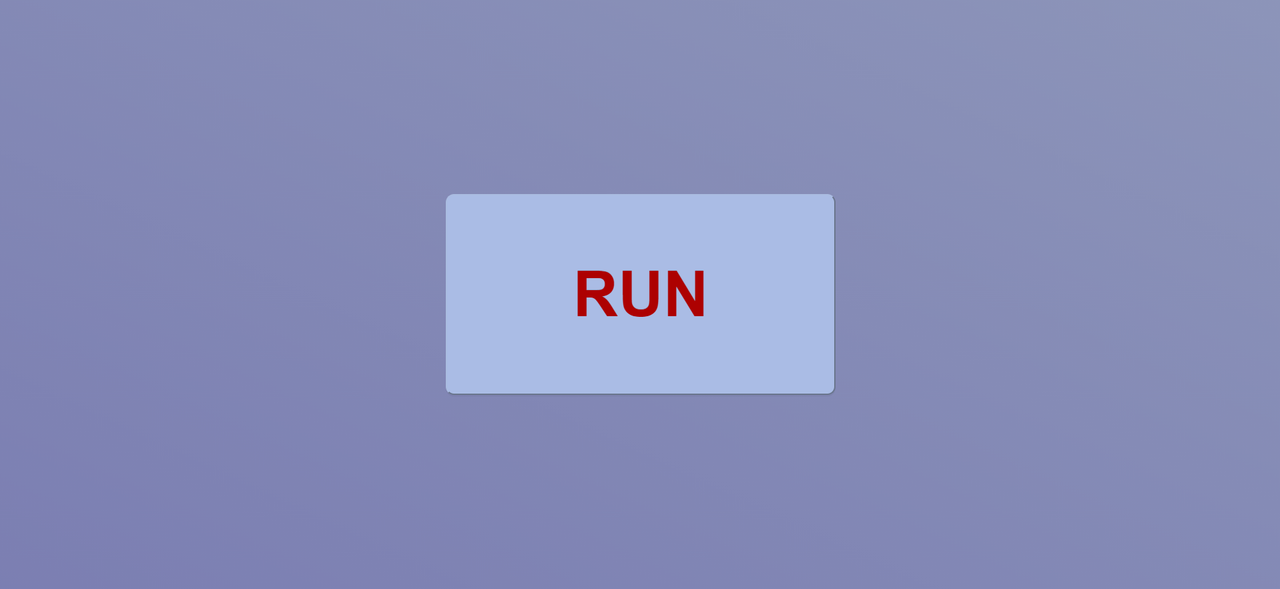

我们按照需求制作了前端界面，如图，点击图中run按钮后机械臂就可以开始上述测试。但由于机械臂突发状况，我们无法对该功能进行测试。
在测试时，我们使用xshell7（需要xmanager7）连接到机械臂的主机192.168.10.121，用户名为Dofbot，密码为yahboom，只有机械臂与操控机械臂的电脑处于同一wifi下才能建立连接。建立连接之后，进入/home/dofbot/Dofbot/GUITesting目录，并输入python GUITesting.py即可运行。

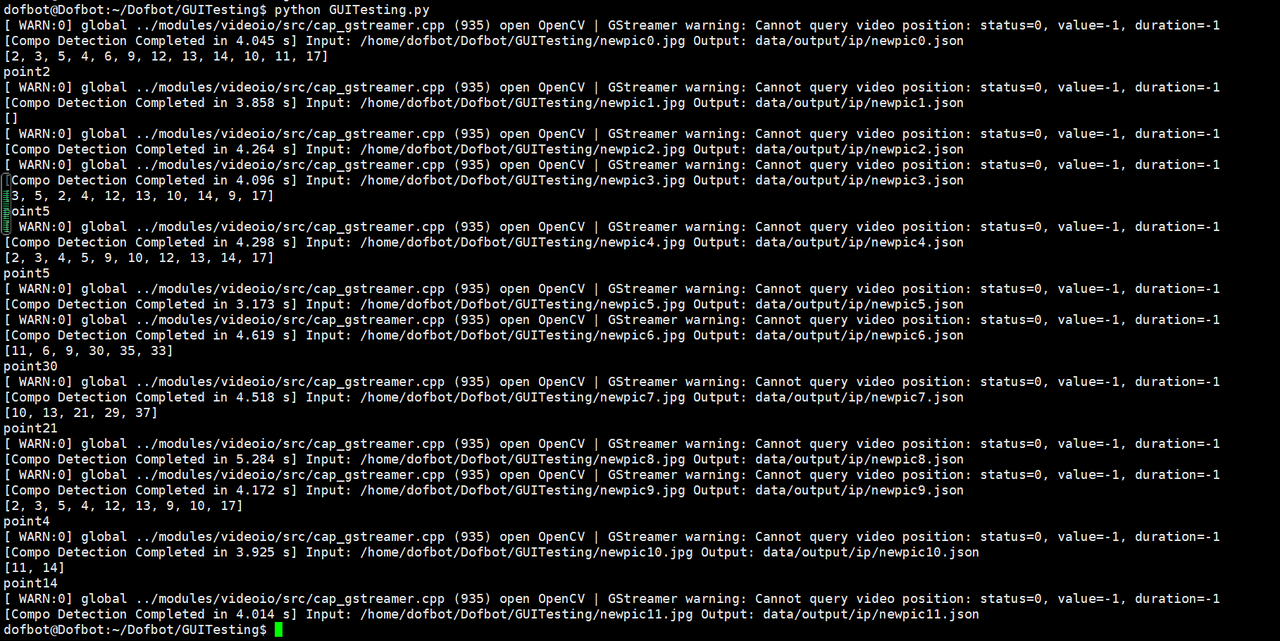

运行结果如图：（以第一轮为例，[2,3,5,4,6,9,12,13,14,10,11,17]为图像识别到控件图标的点位序列，point2为在此序列中随机选取的一个点）
